​塑胶异型材挤出成型常见问题及解决方案

塑胶异型材挤出成型是塑胶加工领域中最具技术挑战的工艺之一。与标准化管材、棒材不同，异型材的截面形状复杂多样——U型、T型、L型、工字型、异型槽等——对模具设计、材料配方、挤出工艺都有着极高的要求。

在实际生产过程中，异型材挤出常常遇到各种质量问题，直接影响产品的装配精度和使用性能。本文从模具、材料、工艺三个维度，对塑胶异型材挤出过程中最常见的质量问题进行系统梳理，并提供可落地的解决方案。

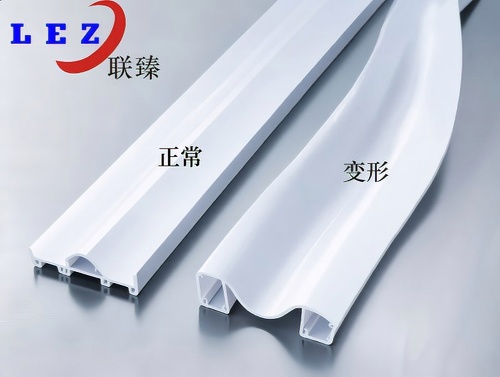

一、制品变形与翘曲

问题表现： 挤出型材在冷却定型后出现弯曲、扭曲或翘曲，尺寸不符合图纸要求。

主要原因：

• 模具流道设计不平衡，熔体出料速度不均匀

• 冷却定型方式不当，冷却速度不一致；或挤出机、口模、定型模、牵引机之间的同心度与水平度存在偏差，生产线直线度不佳

• 材料配方中填充物分布不均匀

解决方案：

• 优化模具流道设计：确保熔体在流道内流动速度均匀，避免局部流速过快或过慢

• 调整冷却定型工艺：采用分段冷却方式，确保型材各部位冷却速度一致；检查并校正挤出机、口模、定型模、牵引机之间的同心度与水平度

• 材料均匀性控制：确保混料均匀，填充物充分分散。

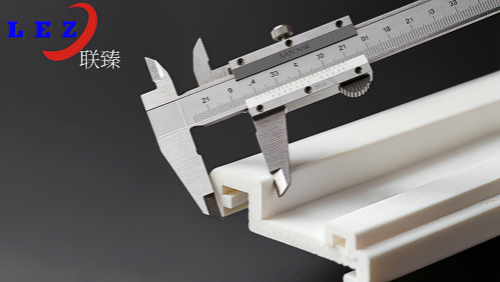

二、尺寸不稳定与收缩

问题表现： 同一批次产品尺寸波动大，或产品下线后收缩率超出允许范围。

主要原因：

• 挤出机温度波动，熔体粘度不稳定

• 牵引速度波动，供料量不均匀

• 冷却定型模尺寸设计不合理

• 材料收缩率未充分考虑

解决方案：

• 稳定挤出温度：确保挤出机各段温度控制在设定范围内，一般要求波动控制在±2℃以内

• 加装熔体泵：消除挤出机压力脉动，实现定量定压输送

• 定型模尺寸修正：根据材料收缩率调整定型模尺寸，口模尺寸一般按“产品尺寸×收缩率±抛光量”计算，预留收缩余量

• 选用收缩率稳定的材料：不同批次材料收缩率应控制在规定范围内

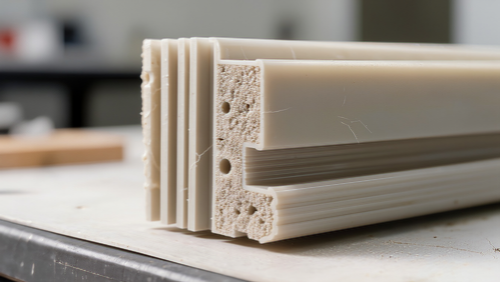

三、表面缺陷（条纹、麻点、划痕）

问题表现： 型材表面出现纵向条纹、麻点、划痕或光泽度不均匀。

主要原因：

• 模具流道表面粗糙度不够

• 模具流道内有杂质或积碳

• 材料熔融不充分，存在未熔融颗粒

• 冷却定型模表面划伤或磨损

解决方案：

• 高精度模具加工：流道表面须达到镜面抛光等级（一般要求Ra≤0.4μm，精密模具可达Ra≤0.05μm）

• 定期清理模具：定期对模具流道进行清理，去除积碳和杂质

• 优化塑化温度：根据材料特性调整塑化温度，确保材料充分熔融而不分解（如PVC材料需严格控制温度，避免过热分解）

• 更换磨损定型模：定型模表面磨损应及时更换或修复

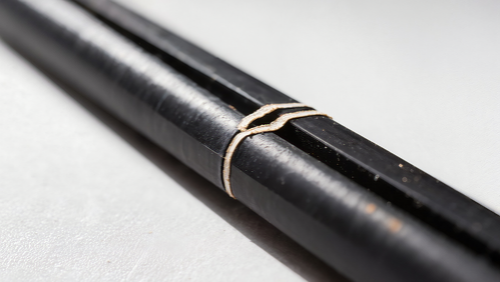

四、熔接痕与夹线

问题表现： 型材表面出现可见的熔接痕或夹线，影响外观和强度。

主要原因：

• 模具流道设计不合理，熔体汇合处存在熔接痕

• 多腔模具各腔出料不均匀

• 材料流动性不足

• 挤出速度过快，熔体未充分融合

解决方案：

• 优化模具流道设计：合理设计流道走向，减少熔接痕产生

• 调整多腔模具平衡：确保各腔出料速度一致

• 选用流动性好的材料：根据型材结构选用合适熔融指数的材料

• 控制挤出速度并优化模具温度：避免速度过快导致熔接痕加重，适当提高模具温度可改善熔体汇合时的融合效果



五、技术总结

塑胶异型材挤出是一个对模具、材料、设备、工艺都有极高要求的系统性工程。综合来看，以下三点是保证异型材挤出质量的关键：

塑胶异型材挤出过程中遇到的每一个质量问题，背后都有其明确的物理和工艺原因。只要找到根源，对症下药，大部分问题都可以得到有效解决。

联臻塑胶专注塑胶挤出成型二十余年，在塑胶异型材挤出领域积累了丰富的工艺经验。如需技术咨询或异型材定制服务，欢迎随时联系我们。国内业务：雷生：13412127641​。
